SSC硫化氫腐蝕

您當(dāng)前的位置：首頁 >> 檢測項目 >> 腐蝕試驗 >> SSC硫化氫腐蝕

	項目名稱	SSC硫化氫應(yīng)力腐蝕試驗
	檢測目的	檢測材質(zhì)抗硫化物應(yīng)力腐蝕性能
	檢測范圍	石油管道，鍋爐，液化氣罐等壓力容器，金屬等制品

項目簡介

硫化物應(yīng)力腐蝕（Sulfide Stress Corrosion Cracking，SSCC或SSC）是應(yīng)力腐蝕（SCC）中的一個特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，在通常所說的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSC則是以陰極充氫為主。目前SSC機理尚未被完全揭示，但目前大多數(shù)學(xué)者傾向于這種開裂是由氫導(dǎo)致，并且硫離子或硫化氫對氫向材質(zhì)內(nèi)的擴散有一定的促進(jìn)作用。在石油、天然氣（尤其是天然氣）長輸管道中，高壓高強度管道的硫化物應(yīng)力腐蝕開裂會引發(fā)重大的安全事故，因此需要評價管線鋼的抗SSC性能，保證管道的安全。

試驗方法及標(biāo)準(zhǔn)

試驗方案	試驗標(biāo)準(zhǔn)	樣品要求	備注

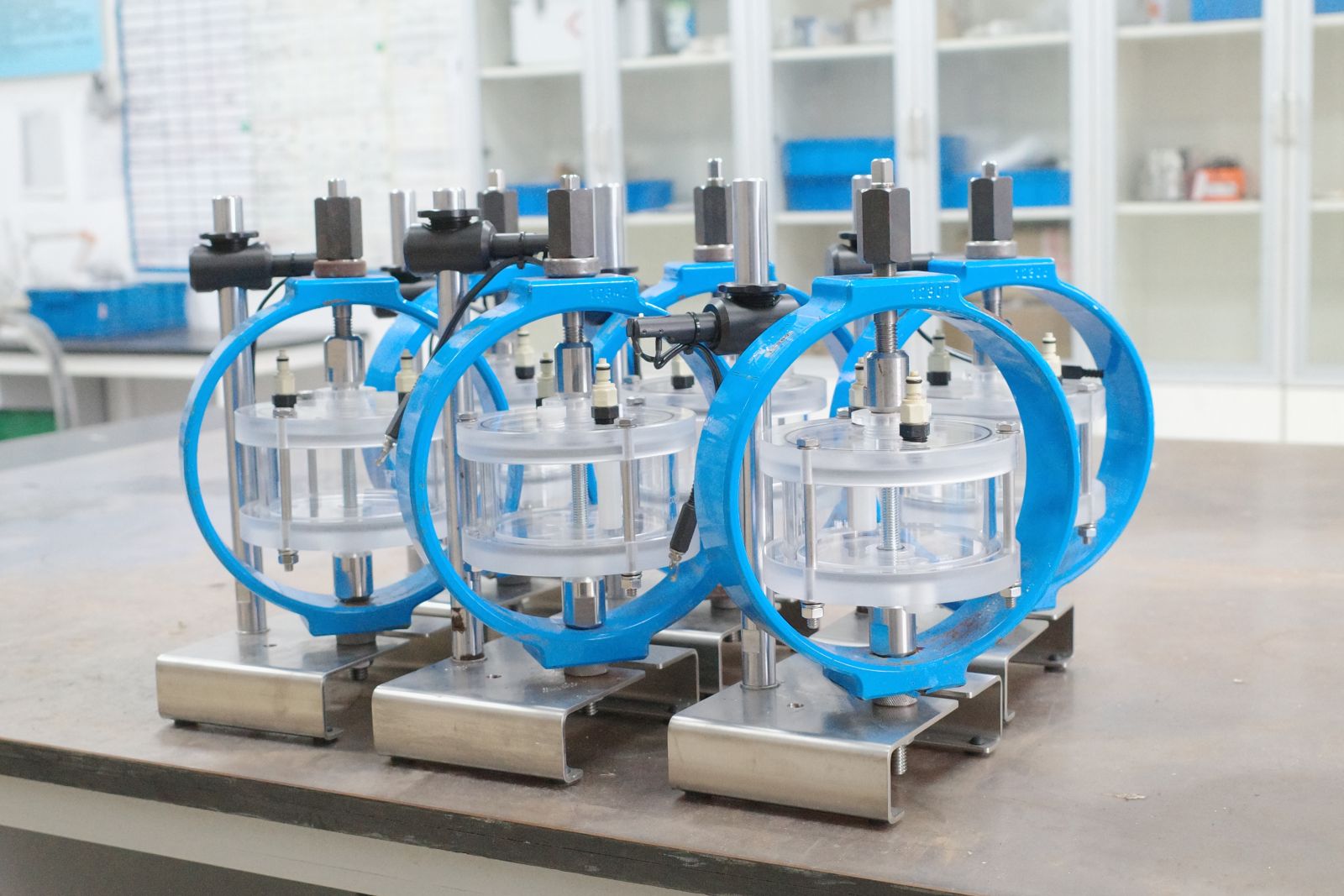

A法-標(biāo)準(zhǔn)拉伸	NACE TM0177-2005 GB/T4157-2006 ASTM G39-99 GB/T 15970.4-2000 ISO 7539-2011 ASTM G38-01 NACE TM0316 模擬工況試驗	另提供圖紙	溫度：25±3°C 受力：屈服強度80%或用戶自定試驗介質(zhì) ：溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液評定：斷裂及裂紋
B法-標(biāo)準(zhǔn)彎曲		美標(biāo)（三點彎）：67.3mm4.57mm1.52mm 國標(biāo)（兩點）：寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm
C法-C形環(huán)		美標(biāo)：外徑≥15.9mm 國標(biāo)：外徑≥15mm具體參照圖紙
D法-標(biāo)準(zhǔn)雙懸臂梁		中美標(biāo)：110mm30mm10mm
四點彎曲法		長110mm-250mm，寬15mm-50mm，厚度客供
GHSC硫化氫電偶腐蝕	NACE TM0177-2005	參考硫化氫試驗條件	GHSC試驗應(yīng)按上述對SSC試驗規(guī)定的要求進(jìn)行，并滿足下列附加的要求、選擇和說明。 a)CRA試樣與完全浸入試驗溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對于特定應(yīng)用的評定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應(yīng)用的評定，可采用E2.5中所述的SSC試驗環(huán)境。
