鋼絲扭轉(zhuǎn)測試

您當(dāng)前的位置：首頁 >> 檢測項(xiàng)目 >> 力學(xué)試驗(yàn) >> 鋼絲扭轉(zhuǎn)測試

	項(xiàng)目名稱	鋼絲扭轉(zhuǎn)測試
	檢測目的	反映試樣承受變形能力和韌性的高低
	檢測范圍	直徑為0.1mm~14mm的金屬線材

鋼絲扭轉(zhuǎn)測試試驗(yàn)簡介

鋼絲的使用壽命與扭轉(zhuǎn)性能有著密切的關(guān)系，成品鋼絲的扭轉(zhuǎn)性能對后續(xù)制繩工序的成材率有很大的影響。實(shí)踐證明，捻制過程中大部分?jǐn)嗔讯际怯捎?a href="http://www.hcp66123.com/projectinfo-301.html">鋼絲扭轉(zhuǎn)性能不能滿足捻制過程所需的材料韌性而造成的，因此，在評價鋼絲的綜合性能時，必須考慮其扭轉(zhuǎn)性能。扭轉(zhuǎn)試驗(yàn)是鋼絲扭轉(zhuǎn)性能的有效評價方法，通過扭轉(zhuǎn)試驗(yàn)可以反映出試樣承受變形能力和韌性的高低。在相同的條件下，試樣的扭轉(zhuǎn)次數(shù)多．表明試樣承受變形能力好，韌性高；試樣的扭轉(zhuǎn)次數(shù)少，則表明試樣承受變形能力差，軔性低。

試驗(yàn)原理：

試樣繞自身軸線向一個方向均勻旋轉(zhuǎn)360°作為一次扭轉(zhuǎn)至規(guī)定次數(shù)或試樣斷裂。

鋼絲扭轉(zhuǎn)測試測試標(biāo)準(zhǔn)

GB/T 239-2012	金屬材料線材第1部分單向扭轉(zhuǎn)試驗(yàn)方法
ISO 7800:2012	金屬材料線材單向扭轉(zhuǎn)試驗(yàn)
ASTM A938-07(2013)	線材扭轉(zhuǎn)試驗(yàn)的標(biāo)準(zhǔn)試驗(yàn)方法

鋼絲扭轉(zhuǎn)測試試樣要求

1. 試樣應(yīng)盡可能是平直的。

2. 必要時可采用適當(dāng)?shù)姆椒▽υ嚇舆M(jìn)行矯直。矯直時，不得損傷試樣表面，也不得扭曲試樣。存在局部硬彎的線材不得用于試驗(yàn)。

除非另有規(guī)定，兩夾頭間的標(biāo)距長度應(yīng)符合下表規(guī)定。

線材公稱直徑d或特征尺寸D/mm	兩夾頭間標(biāo)距長度L（公稱值）/mm
0.1≤d（D）＜1	200d（D）
1≤d（D）＜5	100d（D）
5≤d（D）≤10	50d（D）
10＜d（D）≤1	22d（D）（適用于鋼線材）

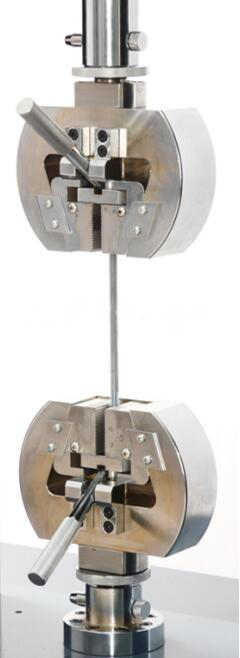

鋼絲扭轉(zhuǎn)測試試驗(yàn)設(shè)備

1.試驗(yàn)機(jī)夾頭中夾塊齒面應(yīng)相互平行，夾塊硬度≥55HRC。

對直徑（或特征尺寸）為10mm-14mm鋼線材，應(yīng)根據(jù)不同的試樣材質(zhì)硬度選用合適硬度的夾塊進(jìn)行試驗(yàn)，一般準(zhǔn)薦夾塊的硬度高于試樣硬度20HRC左右。

2.試驗(yàn)機(jī)自身不得妨礙由試樣收縮所引起的夾頭間長度的變化，試驗(yàn)機(jī)能夠?qū)υ嚇邮┘舆m當(dāng)?shù)睦o力。試驗(yàn)期間，試驗(yàn)機(jī)的兩個夾頭應(yīng)保持在同一軸線上，對試樣不施加任何彎曲力。試驗(yàn)機(jī)的一個夾頭應(yīng)能繞試樣軸線旋轉(zhuǎn)，而另一個不得有任何轉(zhuǎn)動，除非這種角度變形被用于測定扭矩。

為了適應(yīng)不同長度的試樣，試驗(yàn)機(jī)夾頭間的距離應(yīng)可以調(diào)節(jié)和測量。

3.試驗(yàn)機(jī)的速度應(yīng)能調(diào)節(jié)，并有自動記錄扭轉(zhuǎn)次數(shù)的裝置。
